SwaraWarta.co.id – Simbol kelistrikan otomotif seringkali dikaitkan dengan fungsinya.

Terdapat beberapa simbol kelistrikan otomotif yang sering dijumpai dalam kehidupan sehari-hari.

Daftar Simbol Kelistrikan Otomotif

Berikut ini simbol kelistrikan otomotif yang bisa dipelajari:

1. Aki atau baterai

Pada mobil berfungsi untuk menyimpan energi listrik dalam bentuk energi kimia yang akan digunakan untuk menyediakan listrik ke sistem starter, sistem pengapian, lampu, dan komponen kelistrikan lain.

Baca Juga:

Ragam Aplikasi Cek Blokir Kendaraan

Aki menjadi penyedia energi listrik utama saat mesin mati, sementara saat mesin hidup, sistem pengisian akan menggantikan fungsi aki sebagai penyedia energi listrik.

2. Sekring

Mobil memiliki fungsi yang sangat penting yaitu untuk memutus arus listrik yang melewatinya jika terjadi kelebihan arus listrik.

Simbol sekring
( Dok. Ist)

Fungsi ini mencegah terjadinya kebakaran akibat korsleting pada jalur kelistrikan dalam mobil.

3. Fusible

Fusible link atau tautan tahanan adalah komponen pengaman pada rangkaian kelistrikan mobil.

Simbol fusible link
( Dok. Ist)

Komponen ini berfungsi melindungi rangkaian kelistrikan saat terjadi konsleting atau kelebihan arus. Kapasitas arus pada fusible link lebih besar daripada fuse atau sekring karena memiliki ukuran yang lebih besar dan elemen yang lebih tebal.

4. Ciruit Breaker

Circuit breaker digunakan sebagai pengganti sekring pada rangkaian kelistrikan yang berfungsi melindungi kesulitan pengiriman arus seperti pada power window dan sirkuit pemanas.

Circuit breaker
( Dok. Ist)

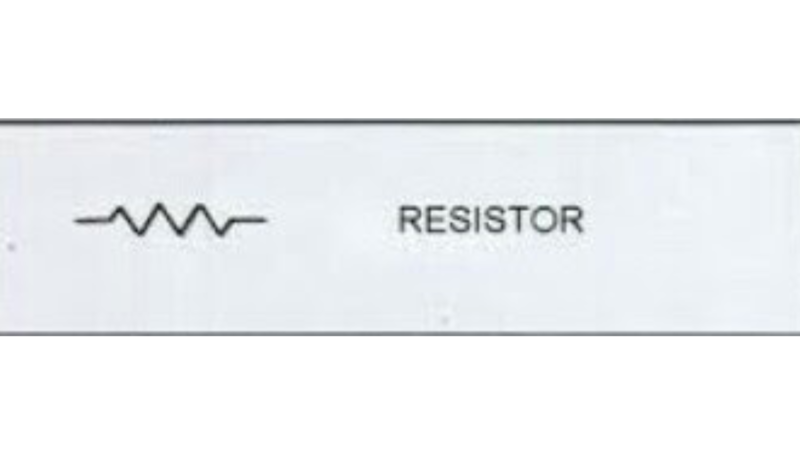

5 Resistor

Resistor adalahkomponen penghambat arus pada rangkaian tertutup. Resistansi atau kemampuan resistor untuk menghambat arus diukur dalam satuan Ohm (Ω).
